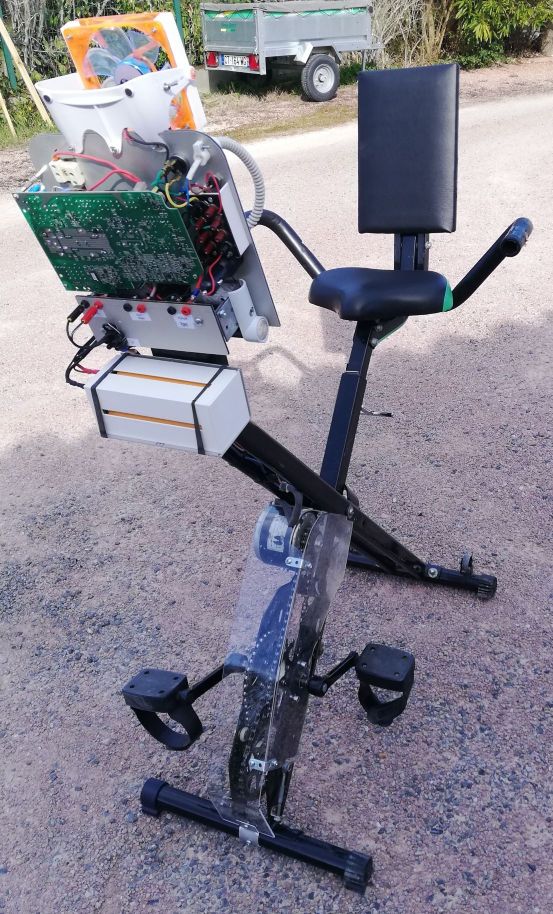

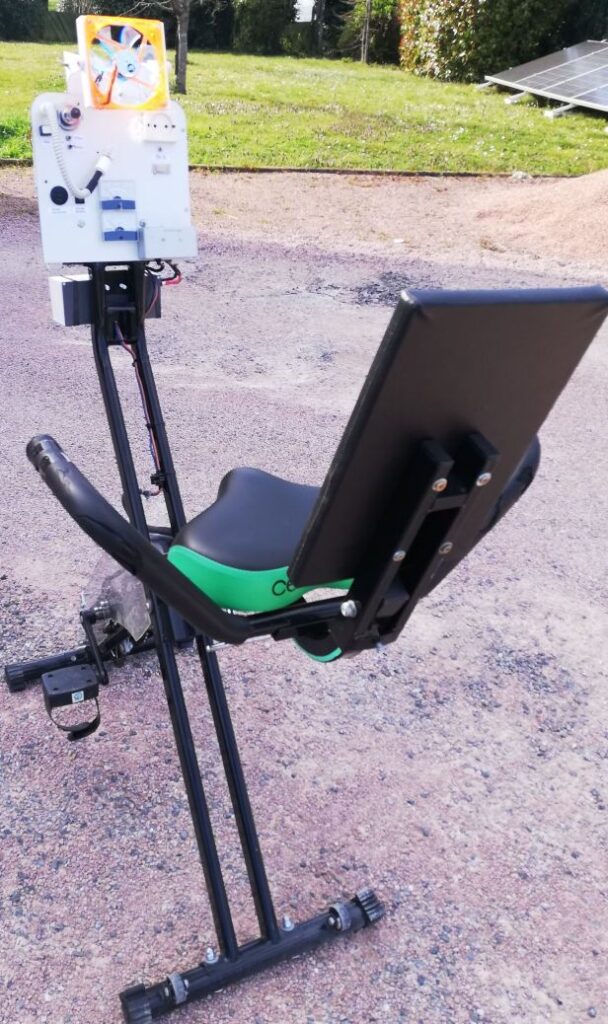

Vélo Générateur

Produire de l’électricité en pédalant

Pourquoi ce projet: En 2024 le Repair Café de Pibrac a détourné un vélo d’appartement pour le transformer en Vélo Mixeur (ou vélo Smoothie) . Il a été utilisé comme attraction à la fête annuelle du vélo organisée par l’association Pibraction Environnement.

Nouveau projet: Dans la même optique d’une attraction à partir d’un vélo, le RCP veut fabriquer un vélo d’appartement qui produit de l’énergie électrique en pédalant. Cette électricité peut être utilisée pour d’autres attractions ou d’autres usages. A partir de là, la créativité du groupe peut se déchainer et toutes les idées sont les bienvenues.

Éléments de bases récupérés: Un vélo d’appartement et un moteur de vélo électrique qui sera utilisé en génératrice.

Données/hypothèses: le moteur fonctionnant en générateur produit 0.00694 V/tr, un cycliste pédale à 70 tr/mn, pour recharger une batterie Li-ion de 3 cellules en série il faut une tension de 3×4.2= 12.6V

Calculs: A quelle vitesse le générateur doit-il tourner pour produire 12.6V ? 12.6/0.00694=1820 tr/mn. Avec quel rapport de multiplication ?: 1820/70= 26. Le vélo dispose de 2 trains, nous en ajouterons un 3ème chacun avec un rapport de 3 soit 3x3x3= 27, valeur très proche de notre calcul.

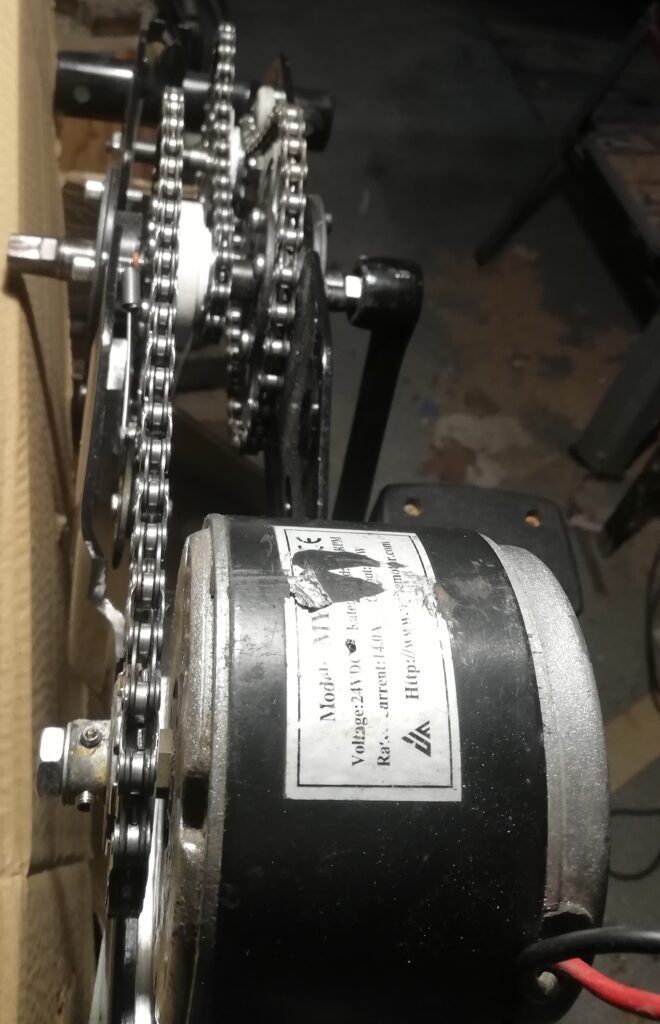

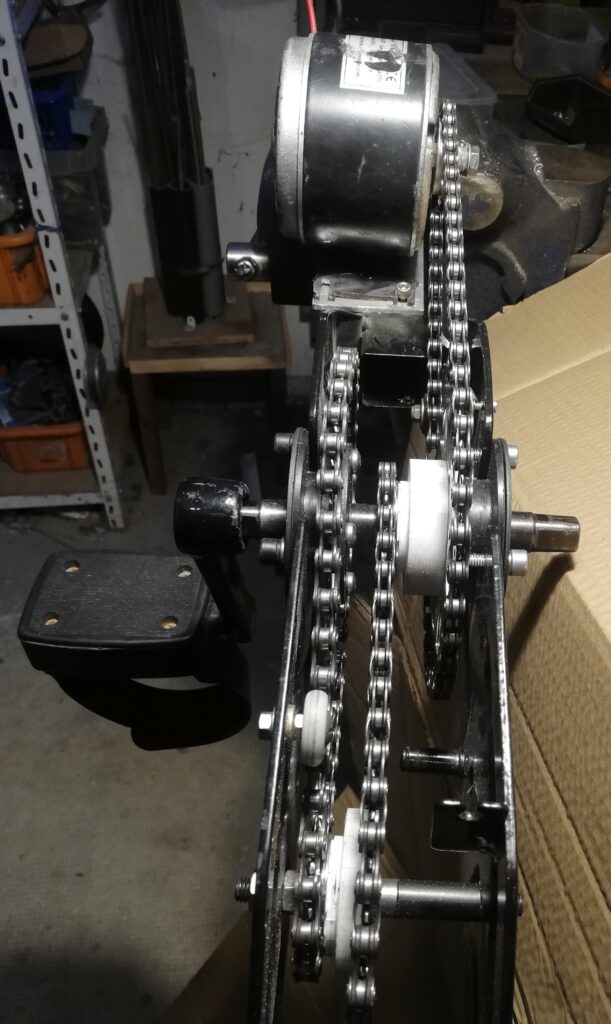

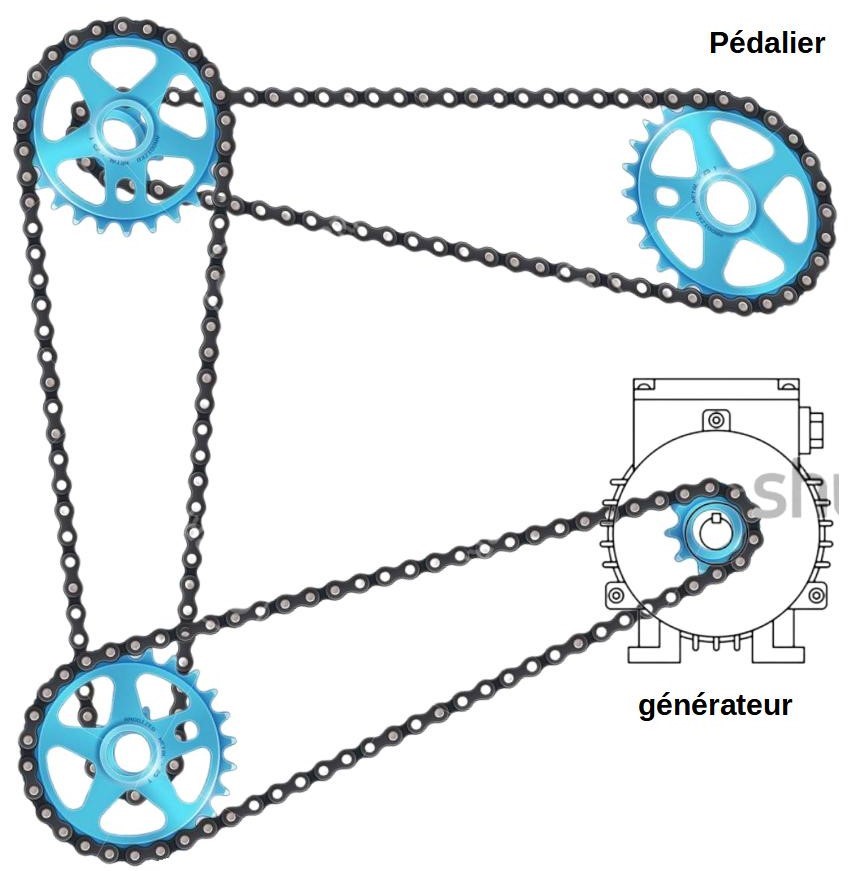

Cinématique en pratique:

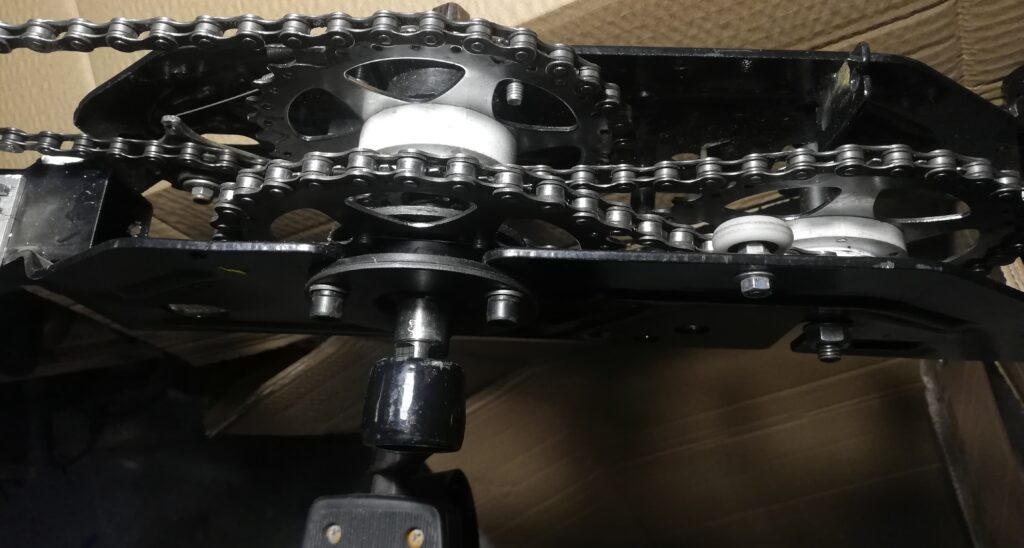

En pratique le coefficient de multiplication des 3 trains de réduction que nous avons monté est de 22. La vitesse de la génératrice sera donc de 22×70=1540tr/mn pour un pédalage à 70tr/mn.

Test du VéloGen

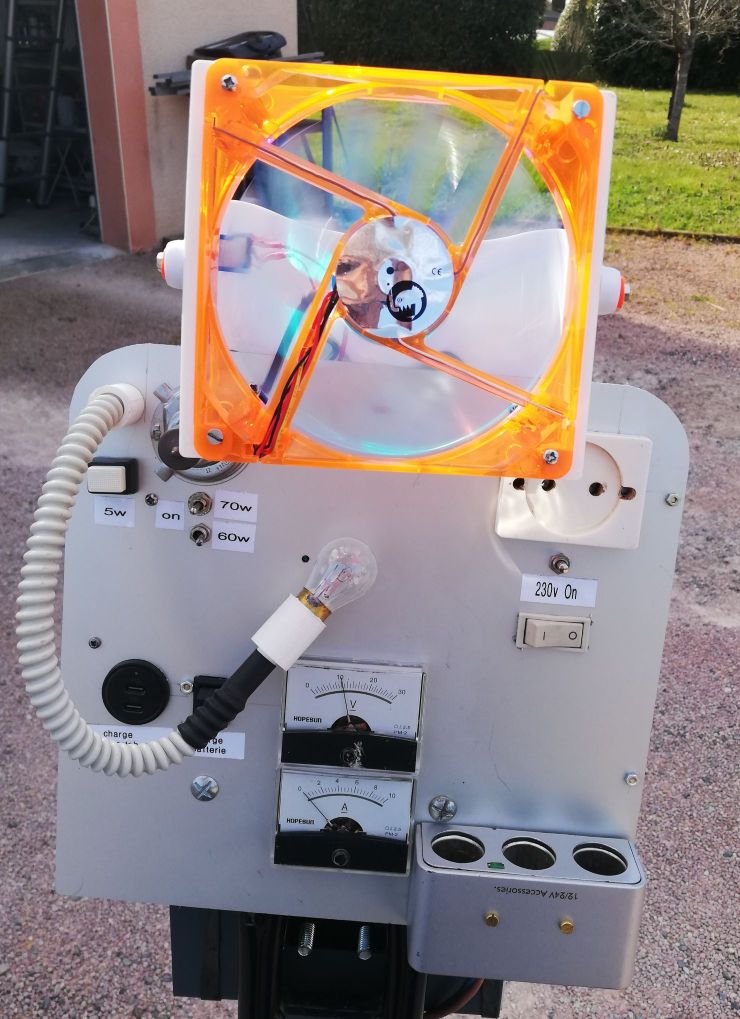

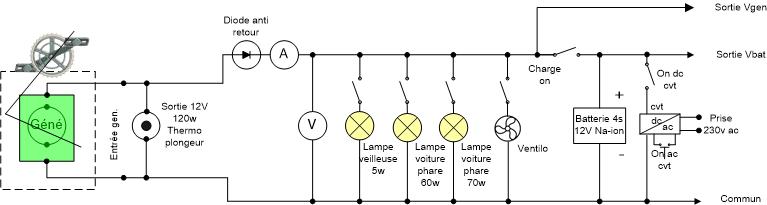

Avec un pédalage énergique on obtient les résultats suivants en fonction de la charge sur la sortie Vgen. Le dernier test sur batterie Sodium-Ion permet de voir si la génératrice est apte à la charger (ne pas dépasser 4×4=16V pour la charge). L’interrupteur permet de valider la charge de la batterie. La diode évite que la génératrice travaille en moteur (pas bon pour les mollets de l’opérateur !)

	Tension V	Courant A	Puissance W
Sans charge	20	0	0
Sur 2 Ohm	12	6	72
Sur 1 Ohm	10	8	80
Sur batterie 12V Sodium-Ion	15	4	60
